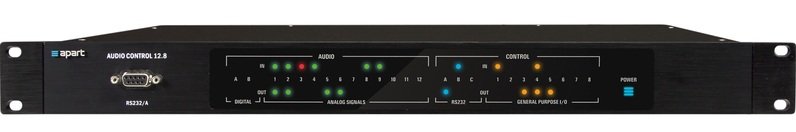

Инсталляционный микшер APart AUDIOCONTROL12.8

Аудио матрица форматом 12 х 8, снабженная процессором типа DSP, пейджингом и управлением в дистанционном режиме.

Данное устройство обладает 12 входами (6 симметричными, 6 линейными), 8 линейными выходами, а также стерео входом/выходом типа SPDIF. Все перечисленные входы легко могут быть сконфигурированы в такие режимы, как стерео или моно. Что касается выходов, то кроме возможных режимов (моно и стерео) могут быть сконфигурированы ещё и в формате 2.1 либо как моно/стерео кроссовер. Двенадцатый вход может использоваться непосредственно для подключения микрофонов пейджингового типа с помощью разъема типа RJ45. 3 серийных порта типа RS232 гарантируют управление всех устройств внешнего типа. Внутренний процессор-DSP, в свою очередь, обрабатывает аудио поток от входа и непосредственно до выхода в одном потоке и без любых преобразований сигнала промежуточного типа.

С помощью разъема типа RJ45 (он же 12-й вход) есть возможность подключить до 120 станций пейджингового назначения. Сама пейджинговая станция типа DIMIC12 снабжена 12 программируемыми клавишами, которые кроме реализации пейджинга в необходимую зону/группы зон, могут также выполнять и другие функции - управление громкостью, управление звуковыми источниками, выбор источников и т.п. Для расширения спектра возможностей системы, можно также подключить (до 7 штук) панелей типа DIMIC12S на 12 кнопок или же панелей типа DIMIC1 (однокнопочных).

Настенная панель для управления марки DIWAK необходима для корректного выбора аудио источника, а также для точного регулирования громкости. Подключение всех панелей реализуется посредством серийного порта и с помощью обыкновенного двухпроводного кабеля.

Опционально также возможна установка специального модуля расширения типа NETKIT-RS, что предоставляет возможность управления матрицей с вашего планшета или обычного смартфона через удобный веб интерфейс.

Технические характеристики

• Аналоговые входы 1-6: симметричные, тип - евроблок
• индивидуальное фантомное питание 24 VDC
• диапазон регулировки чуствительности: 0 - 20 dB
• импеданс: 6 kΩ
• максимальные входные уровни 1-6
• режим 1 (attenuator): +18 dBV
• режим  2 (no gain): +9 dBV
• режим  3 (low gain): -10 dBV
• режим  4 (high gain): -26 dBV
• симметричные входы 1-6
• режим  1 (attenuator) : 100dB un-weighted
• режим  2 (no gain): 100dB un-weighted
• режим  3 (low gain): 89dB un-weighted
• режим e 4 (high gain): 77dB un-weighted
• Не симметричные входы 7 – 12 на RCA
• диапазон регулировки чуствительности: 0 - 20 dB
• импеданс 10 kΩ
• максимальные входные уровни: +18 dBV
• соотношение сигнал / шум 100dB (не взвешенное)
• SPDIF стерео цифровой вход на RCA. 8 – 24 бит, частота семплирования 32 – 96 kHz
• SPDIF стерео цифровой вход на RCA2. 24 бит, частота семплирования 48 kHz
• Несимметричные выходы 1-8:
• выходной импеданс <100 Ω
• диапазон регулировки выхода: -12dB to +6dB
• коэфициент нелинейных искажений 0,005% (не взвешенное)
• максимальные входные уровни +5 dBV, в режиме boost до +20dBV
• Дистанционное управление:
• до 120 DIMIC1/DIMIC12/DIMIC12S пейджинговых станций (подключение RJ45)
• до 8 x DIWAC настенных панелей (подключение по 2-х проводному кабелю)
• 1 x серийный порт для PC конфигурирования посредством GII (графический инсталляционный интерфейс)
• RS232 порт A в режиме 19200 baud rate, 8 databits, no parity and 1 stop bit
• 2 x серийных порта для управления внешним оборудованием (с ограниченной поддержкой)
• RS232 порты B и C в режимах (установливаются посредством  GII): 600, 1200, 2400, 4800, 9600, 19200, 38400
• Общие характеристики:
• динамический диапазон 93dB, 97.5dB with output boost
• соотношение сигнал / шум:
• тракт SPDIF - аналоговый выход: 97 dB @ 1 kHz
• тракт нессиметричный аналоговый вход - аналоговый выход: 92 dB @ 1 kHz
• тракт ссиметричный аналоговый вход - аналоговый выход: 95 dB @ 1 kHz
• частотный диапазон 20Hz to 20 kHz +- 1dB
• индикация на фронтальной панели:
• 24 градационный многоцветный контроль уровня
• 22 индикатора входов / выходов
• индикатор включения
• A/D, D/A конверторы с частотой дискретизации 24 bit / 48 KHz
• частота семплирования DSP 48 KHz
• задержка цифрового тракта, не более 1.2ms

• напряжение питания 88 – 264 VAC / 50-60 Hz
• потребляемая мощность Max 75 VA
