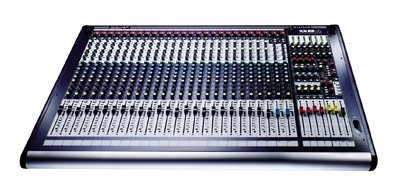

24-канальный микшер Soundcraft GB4 24CH

Микшерная консоль Soundcraft GB4 24CH является одной из последних новинок этого года, но уже сейчас ее можно назвать поистине удачной. В ней сочетаются новейшие технологии, стильный дизайн и высокое качество, которое уже стало синонимом с брендом Soundcraft. В Soundcraft GB4 24CH используются Микрофонные преампы GB30 и прецизионная схемотехника эквалайзера

Особенности:

• 12, 16, 24, 32 и 40 каналов
• 15 шин
• Микрофонные преампы GB30 и прецизионная схемотехника эквалайзера
• 2 полнофункциональных стерео-канала
• 2 стерео возврата
• Директ-выходы на каждом канале
• Переговорная функция (talkback)
• Фейдеры 100мм
• +48 В фантомное питание индивидуально включаемое на каждом канале
• 8 Аукс-посылов (4 из которых переключаются пре- пост- фейдер)
• 4 подгруппы
• 4 мьют группы
• 7x4 выходная матрица
• 12-сегментный светодиодный индикатор в выходной секции
• Выход записи с лимитером
• Основное предназначение серии — работа с «живым» звуком.
• Инсталляции в концертных залах, музыкальных клубах и театрах, главная FOH — консоль в прокатных компаниях.
• Частотная характеристика 20Hz — 20kHz, <1dB

Коэффициент гармонических искажений:

• All measurements at +10dBu output, 30dB gain
• XLR Input to Direct output < 0.007% @ 1kHz
• XLR Input to Mix output < 0.008% @ 1kHz

Уровень шума:

• Mic Input E.I.N (maximum gain)  < — 128dBu (150 source)
• Mix (32ch routed to mix, faders down,22Hz-22kHz  <-85dBu
• Group (32ch routed to mix, faders down,22Hz-22kHz <-85dBu
• Aux (32ch routed to mix, faders down,22Hz-22kHz <-88dBu

Взаимное проникновение между каналами:

• Input Channel muting < -98dB
• Input fader cutoff < -98dB
• Input pan pot isolation < -82dB
• Mix routing isolation < -98dB
• Group routing isolation .< -97dB
• Adjacent channel isolation < 100dB
• Group-Mix crosstalk < -84dB
• Aux send off < -94dB
• Typical CMRR at max gain @ 1kHz 80dB

Пропускной фильтр ВЧ (Моно вход): 100Hz, 18dB/octave

Эквалайзер (Моно вход):

• HF 13kHz, ±15dB, 2nd order shelving
• Hi-Mid 550Hz — 13kHz, ±15dB, Q = 1.5
• Lo-Mid 80Hz — 1.9kHz, ±15dB, Q =1.5
• LF 80Hz, ±15dB, 2nd order shelving

Индикация: 6 трехцветных 12-сегментных индикатора

Мощность:

• Питание (внутренний блок) 85V-270V переменного тока, 50/60Hz универсальный вход
• Потребление менее 50W

Условия эксплуатации:

• Температурный диапазон -10^(o)C to +30^(o)C
• Относительная влажность 0% to 80%

Спецификация вход / выход:

Вход и выход

Уровни:

• Моно и стерео микрофонные входы +15dBu max
• Моно и стерео линейные входы  +30dBu max.
• Стерео входы и возвраты инсертов +20dBu max.
• Все выходы +20dBu max.
• Номинальный рабочий уровень 0dBu
• Мощность выхода на наушники 2 x 250mW в 200 наушники

Вход и выход

Импеданс:

• Микрофонный вход 2k
• Линейные входы и стерео возвраты 10k
• Возврат инсерта входного канала 5k (с EQ, в худшем случае 3k)
• Mix, Group, Aux, Matrix и директ-выходы 150
• Посылы инсертов 75
• Рекомендуемый импеданс на наушники 50-600
