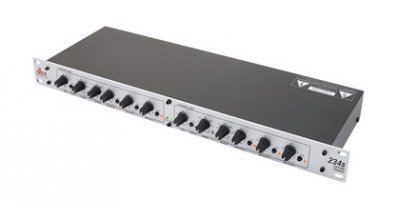

Кроссовер для звука Dbx 234s

Функциональные особенности: режим X10 и фильтры

Модель 234s оснащена фильтром Linkwitz-Riley, считающимся мировым профессиональным стандартом и имеющим характеристики 24 дБ/1 октава. Помимо этого, для каждого канала предусмотрен регулятор чувствительности на +/- 12 дБ и обрезной фильтр 40 Гц для удаления низкочастотных помех.

ВЧ и НЧ входы каждого канала оснащены переключателями фазы, регуляторами для изменения выходного уровня и отключения под настройку до +6 дБ.

При работе с системой в треполосном режиме стерео частота кроссовера может превысить 960 Гц. В этом случае следует активировать переключатель X10 для изменения режима работы селектора частот 45-960 Гц на диапазон 450-9600 Гц. Другие селекторы частоты при этом не изменятся.

Суммирование низкой частоты

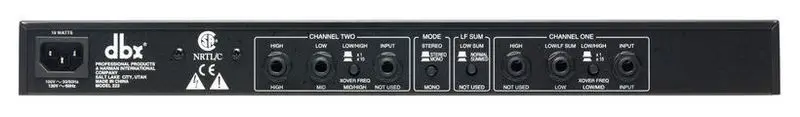

При использовании системы с моно-сабвуфером необходимо включить суммирование НЧ на задней панели устройства 234s. После этого будет сделано суммирование низких частот на правом и левом выходах.

Функция смены полярности

Каждый выход на передней панели располагает переключателем реверса полярности. При нахождении динамиков не в фазе нарушится частотная характеристика всей системы, особенно НЧ. Кроме того, это приведет к «комб-фильтрации» на ВЧ.

Для предотвращения таких явлений модель 234s снабжена переключателем полярности, которой будет больше всего полезен при точной настройке акустики на пиковые показатели. При реверсе полярности выхода на кроссовере становится активным светодиодный переключатель.

В компактном и стильном корпусе устройства оптимально сочетаются широкий функционал, надежность и профессиональное исполнение. Кроссовер предназначается только для монтажа в рэковую стойку.

Главные особенности 234s:

• Частоты 90 000 Гц +0/-0,3 дБ.
• Полоса пропускания в кроссовере 20-20 000 Гц с +0/-0,5 дБ.
• С +4 dBu сигнал/шум в полосе 22 000 Гц.
• Выход High-Mid более 92 дБ.
• Монорежим: выход Low Mid более 94 дБ, выход High-Mid выше 92 дБ, выход Mid свыше 93 дБ и выход High больше 91 дБ.
• Стереорежим: выход High более 91 дБ.
• Для каждого выхода невзвешенный динамический диапазон свыше 106 дБ.
• Значение коэффициента шума и гармонических искажений с +4 dBu при 1000 Гц ниже 0,004%, с +20 dBu при 1000 Гц менее 0,04%.
• На 20-20 000 Гц перекрёстные помехи ниже -80 дБ.
• Входы: выполнены на разъемах 1/4 дюйма TRS; тип электронная симметрия/несимметрия с защитой РЧ; импеданс нессиметрии свыше 25 кОм, симметрии – более 50 кОм; показатель коэффициента подавления синф. помехи более 40 дБ; максимум на входе выше +21 dBu.
• Выходы: реализованы на разъемах TRS 1/4 дюйма; импеданс нессиметрии 30 Ом, симметрии 60 Ом; максимум на выходе больше +21 dBu; симметрия/несимметрия при 2 кОм и выше.
• Частоты кроссовера в моно и стерео режимах: НЧ/ВЧ и СЧ/ВЧ – 45-960 Гц, при включении X10 – 450-9600 Гц.
• Встроен фильтр модели Linkwitz-Riley на 24 дБ/1 октава с функцией изменения числа полос.
• Питание 50 Гц и 230 В.
• Потребляет мощность 15 Вт.
• Габариты 44x483x175 мм.
• Вес 1,8 кг.
