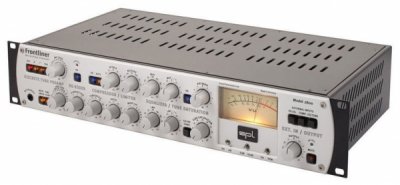

Предусилитель SPL Frontliner

В одноканальном ламповом процессоре присутствует дискретный предусилитель А-класса, де-эссер, эквалайзер, компрессор/лимитер, индикатор уровня, балансные выходы/входы и ламповое насыщение.

Основные параметры

Максимум входного уровня:

• Для линейного входа равняется +22 dBu.
• В микрофонном входе с усилением 13 дБ составляет + 9 dBu.
• Инструментальный вход +11,5 dBu.
• Во входе компрессора значение +21 dBu.
• Для входа де-эссера доходит до +21 dBu.
• Вход лампового насыщения/эквалайзер +21 dBu.

Максимальный показатель выходного уровня 21,5 dBu.

Характеристики диапазона регулировки усиления:

• В линейном входе от +13 до 68 дБ.
• Для микрофонного от +13 и доходит до +68 дБ.
• Показатели инструментального колеблются от +6 до +43 дБ.

Значение частотного диапазона при -3 дБ:

• Полоса канала от 10 до 50 000 Гц.
• В микрофонном, инструментальном и линейном предусилителях менее 10-50 000 Гц.
• Для компрессора показатель ниже 10-180 000 Гц.
• Де-эссер менее 10-140 000 Гц.
• В эквалайзере/линии лампового насыщения меньше 10-60 000 Гц.

При входном уровне в 0 dBu и 1000 Гц показатель CMR (коэффициента ослабления синфазного сигнала) следующий:

• В микрофонном предусилителе свыше 80 дБ.
• В линейном и инструментальном предусилителях, компрессоре, де-эссере и эквалайзере/линии лампового насыщения превышает 75 дБ.

Процентные значения полных гармонических искажений при входном уровне в 0 dBu и 1000 Гц:

• Микрофонного, инструментального и линейного предусилителей – 0,03.
• В полосе канала 0,03.
• Де-эссер 0,002.
• Для компрессора 0,007.
• В эквалайзере/линии лампового насыщения показатель 0,01.

A-взвешенное соотношение сигнала к шуму:

• В компрессоре и де-эссере составляет -97 дБ.
• При VU 30 дБ в микрофонном предусилителе -91,5 дБ.
• В инструментальном предусилителе -95,5 дБ.
• Для линейного значение -94,7 дБ.
• Эквалайзер/линия лампового насыщения демонстрирует -91 дБ.

Невзвешенный динамический диапазон:

• При 30 дБ полоса канала микрофонного входа главных выходов составляет 110 дБ.
• 112 дБ полоса канала линейного входа главных выходов.
• Полоса инструментальных входов главных выходов составляет 112 дБ.
• Значение микрофонного предусилителя при 30 дБ равняется 110 дБ.
• Линейный предусилитель имеет 114 дБ, а инструментальный – 105 дБ.
• Компрессор и де-эссер выдают 115 дБ.
• Эквалайзер/линия лампового насыщения доходит до 112 дБ.

Эквивалент входного шума EIN микрофонного предусилителя с усилением 68 дБ, 20-22 000 Гц, 150 Ом составляет -127 dBu.

Разъёмы инструментального и АЦП входов представлены в виде 1/4 джек и XLR.

Питание устройства:

• Аудиотрансформатор на 20 В/А.
• Пара тороидальных трансформаторов.
• Трансформатор прочих цепей рассчитан на 15 В/А.
• Имеется переключатель 115 В/230 В.
• Встроены предохранители на 120 В/60 Гц – 630 мА, на 230 В/50 Гц – 315 мА.
• Потребляемая мощность равняется 29 Вт.

Другие характеристики:

• Размеры 482x88x261 мм. Глубина указана вместе с разъёмами и регуляторами.
• Без трансформаторов I/O и конвертора устройство весит 5,7 кг.
