Трансляционный усилитель InterM PA-935N

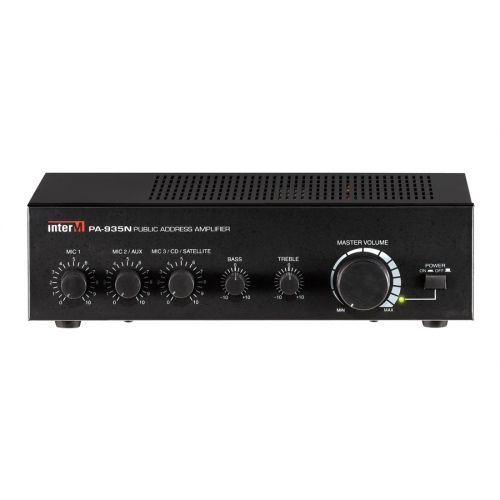

Микшер-усилитель дает возможность обобщать сигналы, которые одновременно поступают на 2 универсальных входа и 1 вход для микрофона. На передней панели устройства размещены регуляторы, с помощью которых корректируется громкость. Здесь же находится кнопка питания, общий регулятор, показывающий уровень сигнала MASTER и пара регуляторов тембра ВЧ и НЧ.

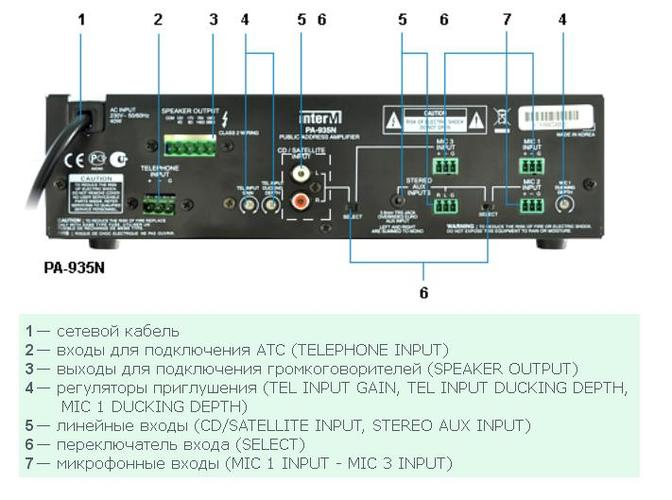

Назначением входа для микрофона MIC 1 INPUT является подсоединение динамического микрофона. Данный вход является основным. Поступающий на этот вход сигнал автоматически глушит иные сигналы, приходящие с других входов. Исключением является АТС-вход. Уровень приглушения корректируется при помощи регулятора MIC 1 DUCKING DEPTH. Качественное подавление синфазных помех, возникающих, в том числе в экранированном кабеле, обеспечивает балансная схема входных каскадов.

Первый вход MIC2/AUX является универсальным. Он представляет собой комбинацию микрофонного и линейного входов: MIC 2 INPUT и STEREO AUX INPUT - соответственно. Он имеет разъем гнезда диаметром 3,5 мм типа mini-jack. Трехконтактная клемма дает возможность подсоединения источников линейного питания. А с помощью переключателя SELECT осуществляется выбор входа подключения.

MIC3/CD/SATELLITE – следующий универсальный вход. Он представляет собой комбинацию микрофонного и линейного входов: MIC 3 INPUT и CD/SATELLITE INPUT - соответственно. Он оснащен RCA-разъемом, рассчитанным на подключение CD-проигрывателей, эфирных и спутниковых приемников. При помощи переключателя SELECT выполняется выбор входа.
Высшим приоритетом пользуется АТС-вход для подключения. При поступлении на него сигнала, информация от других источников будет автоматически блокироваться (глушиться). Показатель приглушения корректируется с помощью регулятора TEL INPUT DUCKING DEPTH. Показатель выходного сигнала с АТС настраивается регулятором TEL INPUT GAIN.

Устройством PA-935N предусмотрено несколько способов подсоединения громкоговорителей. Подключение систем акустики осуществляется с возможностью выбора исходящего напряжения в трансляционной линии (70 В либо 100 В). К усилителю существует возможность подсоединения громкоговорителя с сопротивлением 4 Ом либо 8 Ом.

Устройство PA-935N обладает металлическим корпусом, представляющим надежный защитный экран, предохраняющий от влияния электромагнитных помех. Это позволяет ему функционировать с малыми уровнями сигналов. Покрытие корпуса выполнено черной порошковой краской. При помощи вспомогательных кронштейнов модели BKT-PA935A усилитель монтируется на 19-дюймовую стойку. Питание микшера-усилителя PA-935N осуществляется переменным напряжением сети 220 В 50 Гц.

Технические параметры

• Диапазон частот   80-15000 Гц
• Напряжение питания  220 В 50 Гц
• Коэффициент нелинейных искажений  менее 5%
• макс. выходная мощность   35 Вт
• Отношение сигнал/шум более 65 дБ
• Максимальная потребляемая мощность 80 Вт
• Размеры  290×83×210 мм
