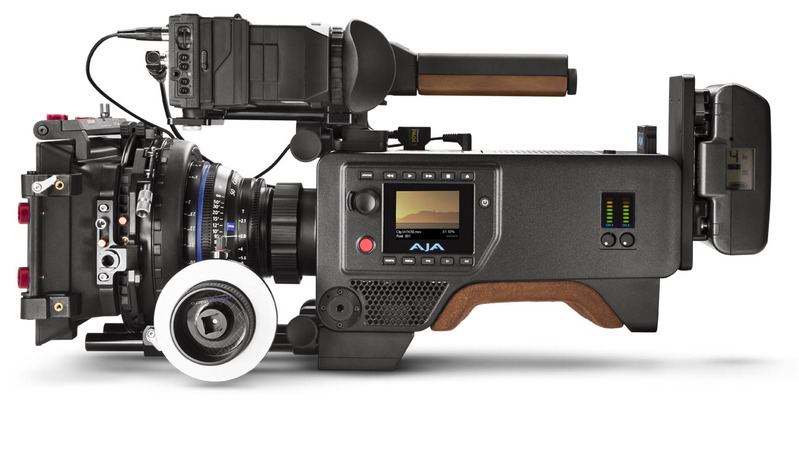

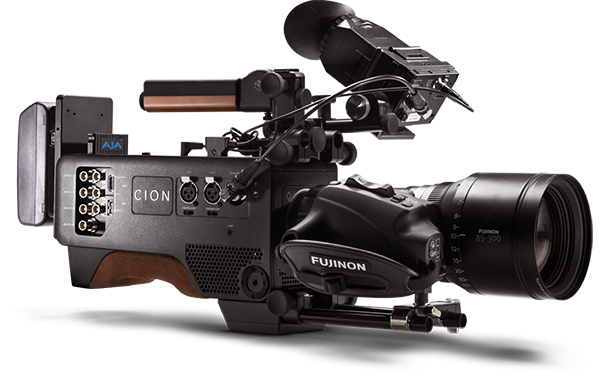

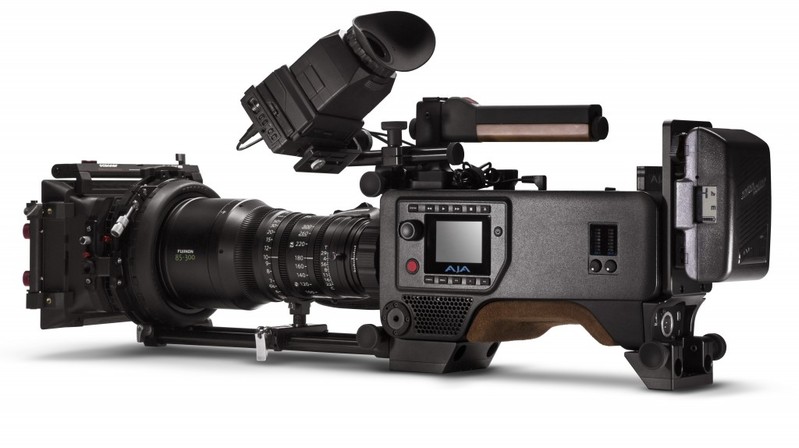

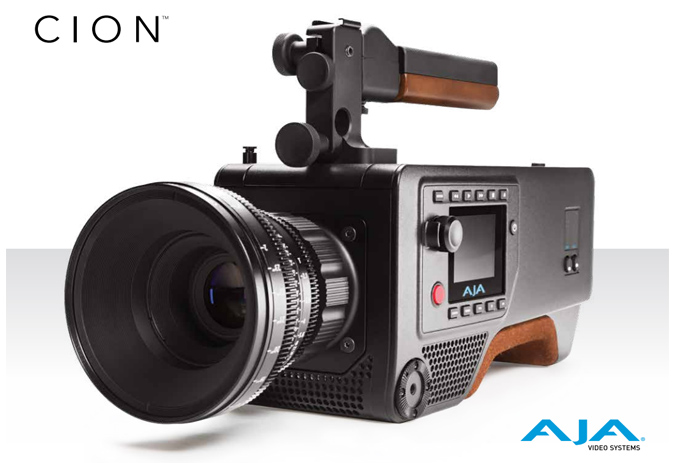

Камера AJA CION

Товар снят с производства!

CION™ - новая профессиональная камера со съёмкой в разрешении 4K/UHD и 2K/HD от компании AJA. Этот продукт объединяет в себе простоту и высокую производительность с использованием кодеков:

• Apple ProRes 4444 со скоростью 30 кадров в секунду (fps) 4K;
• ProRes 422 с 60 fps 4K;
• собственный видеокодек AJA Raw с 120 fps для 4K

Красота технологии

Новое и эргономичное устройство записи изображения с разрешением 4K/UHD и 2K/HD от AJA. CION располагает к себе яркими деталями и отменной цветопередачей картинки при любом разрешении. Самые смелые и творческие идеи легко воплотить с этой камерой. Изображение, записанное с помощью CION, однозначно определяется как:

• кинематографическое;
• профессиональное;
• технически современное и стандартное на вид.

Управление камерой сочетает в себе:

• интуитивность и быстроту;
• простоту и функциональность;
• возможность дистанционного управления через сеть;
• создание потокового онлайн-видео для внедрения на сайт.

Отличный дизайн, функциональность и уникальный вид — это основа высоких технологий в камере CION.

CION Особенности Видео

Принципом работы компании AJA всегда была разработка инновационных продуктов, которые сочетают в себе наивысшее качество проектирования, дизайн и стиль. Камера CION стала именно таким устройством. А также объединяет философии творчества сегодняшнего и завтрашнего дня. CION является результатом нескольких лет разработки, она стала продолжением серии устройств революционной технологии безленточной записи видео Ki Pro. Камера может быть адаптирована к любым условиям освещённости и передачи цветов.

Эргономика

CION сочетает комфорт, удобство и неимоверную гибкость настроек для любых условий съёмки. Обвод плечевой накладки отлично ложится на плечо оператора при записи видеопотока. Поддерживающая ручка создана из высококачественного алюминия и дерева, в неё интегрирована кнопка старт/стоп по протоколу LANC. Рукоять стандартного размера 15 мм позволяет дополнительную установку аксессуаров сторонних производителей.

Оптический фильтр низких частот и ИК-фильтр

Интегрированный OLPF (оптический фильтр низких частот) уменьшает нежелательные эффекты искажений, сохраняя при этом полную реалистичность и глубокую детализацию изображения. Инфракрасный фильтр обеспечивает высокого качества картинку с блокированием нежелательных световых потоков волн и всевозможных рассеиваний.

PL монтирование объективов

PL байонетное (штекерное) монтирование объективов для аппаратуры является общепринятым стандартом профессиональных камер кино- и фотосъёмки. Кроме этого, объектив CION был разработан так, чтобы он был съёмным и другие компании могли устанавливать его на свои устройства и кинематографическое оборудование.

Сенсор

CION имеет 4K APS-C сенсор CMOS с электронным затвором и 12 стоп-кадров динамического уровня. Линзы сконструированы по технологии Super 35 мм и покрывают всё изображение сенсора и затвора, устраняют негативное качество, связанное со случайным поворотом сенсора.

Форматы записи

CION может записать разрешение изображения 4K (4096x2160), UltraHD (3840x2160), 2K (2048x1080) и HD (1920x1080). 2K и HD можно масштабировать сенсором для создания красивых изображений, которые также сохраняют фокусное расстояние от объектива до записываемого объекта. Скорость кадров от 50 до 60 fps поддерживается даже при полноформатном 4K разрешении.

AJA Сохранение Медиа

CION использует надёжную SSD-память на основе технологии сохранения медиа файлов Pak AJA. Высокопрочное гнездо для твердотельного накопителя позволяет хранить и кодировать записи с разрешением 4K/UHD и 2K/HD в формате качества ProRes 4444, ProRes 422 (HQ), ProRes 422, ProRes 422 (LT) и ProRes (Proxy). SSD-накопители имеют 256 ГБ или 512 ГБ памяти на борту карты и могут передать отснятый материал на компьютер с помощью быстрых технологий передачи данных: Thunderbolt или USB 3.0.

Монтаж на стоечное оборудование

Алюминиевая пластина, размещённая возле плечевой накладки, обеспечивает лёгкую, удобную и быструю установку на дополнительное оборудование AJA или других производителей. Стандартные размеры отверстий предлагают широкий спектр совместимости с аксессуарами и стойками.

Форматы связи

Продуманный дизайн CION обеспечивает лёгкость управления во время съёмки: в студии или на открытой местности. Для всех пользователей настройки являются интуитивно понятными и простыми. С камерой может справиться любой профессиональный оператор, помощник оператора и кинотехник без особых трудностей. В таких условиях оператор может использовать один выход для кадрирования, другой — для фокусирования и ещё один — выход на монитор. Все они применяют веб-интерфейс для настройки устройства.

Элегантные операции

Все элементы управления интерфейса находятся на лицевой стороне камеры, обращённой к оператору, чтобы обеспечить лёгкую функциональность для пользователя. Сама структура меню имеет элегантную и древовидную навигацию и систему подменю. Можно свободно установить настройки с помощью кнопок управление, что даёт чёткий тактильный отклик обратной связи.

Интегрированный дисплей не только отображает информацию меню, но и предварительный просмотр ваших отснятых материалов в реальном времени.

LED VU индикаторы созданы для лёгкого и точного аудиоконтроля. Ручки управления для каждого звукового канала позволяют регулировать уровень входного сигнала. Существует также выход для наушников и регулятор громкости к ним.

Откройте ваш мир

Камера CION создана в открытом формате для аксессуаров и сопутствующего оборудования. Она даёт огромную гибкость настроек независимо от того, съёмка производится на открытой местности или в закрытом помещении. Плечо, штатив или кран - вы вправе выбирать базу перемещения камеры CION самостоятельно.

Объективы

PL технология мониторинга  предлагает стандартные объективы фокусных расстояний и масштабирования. Производители продолжают выпускать новые и улучшенные объективы, разработанные для требований 4К. Поскольку система PL крепления основательно утвердилась в киноиндустрии, вы можете выбрать объективы этого формата, чтобы удовлетворить все ваши творческие задумки и идеи. Теперь сторонние производители предлагают альтернативные крепления и переходники, чтобы обеспечить использование EF, G-Mount и B4 объективов.

Электронные видоискатели

Открытый подход системы позволяет выбрать из широкого спектра электронных видоискателей и подключить их непосредственно через HDMI порт или 3G-SDI. Выделенные выходы и порты размещены на передней панели камеры. Удобный разъем питания обеспечивает питание для многих электронных видоискателей.

Управление

Непревзойдённые функции управления лежат в основе камеры CION. В дополнение к передним 3G-SDI и HDMI выходам, определены дополнительные задние выходы 3G-SDI и HDMI, которые могут быть использованы для подключения. При отсутствии настроек, сделать запись 4K и UHD можно через основные выходы 3G-SDI и HDMI. Вы можете настроить CION так, чтобы каждый мог видеть, что происходит на экране.

Микрофоны

CION оборудована двумя симметричными входами аналогового аудио XLR, что позволяет совместить звуковые дорожки с огромным спектром профессиональных аудио устройств. Вы можете монтировать микрофон на штатив, использовать длинный кабель от внешних микшеров или применять крепление типа "холодный башмак" или "горячий башмак" для CION. Независимые выключатели для микрофона, а также наличие портативного электропитания говорят о том, что вы готовы к любой ситуации на съёмочной площадке.

Крепления и монтирование аксессуаров

Съёмные пластины на верхней и нижней части камеры делают крепления аксессуаров в достаточной мере лёгким процессом. Нижняя пластина имеет 1/4-20 и 3/8-16 резьбовые отверстия. Верхняя ручка прикрепляется к пластине с помощью обычных 1/4-20 винтов, она основана на стандартных 15 мм стержнях, которые обеспечивают совместимость со сторонними аксессуарами и бесконечное количество всевозможных конфигураций. Отверстия стандартного размера по обе стороны от камеры позволяют легко и надёжно крепить ручки управления камерой. В соответствии с дизайном, это оказалось невероятно лёгким способом добавлять аксессуары.

"Сердце" технологии

Продуманный дизайн CION обеспечивает лёгкость управления во время съёмки в студии или на открытой местности. Для всех пользователей настройки являются интуитивно понятными и простыми. С камерой может справиться любой профессиональный оператор, помощник оператора и кинотехник, без особых трудностей. В таких условиях оператор может использовать один выход для кадрирования, другой — для фокусирования и ещё один — выход на монитор. Все они применяют веб-интерфейс для настройки устройства.

Резервное копирование и наблюдения прогресса на съёмочной площадке

CION предоставляет множество параметров и настроек для 4K/UHD и 2K/HD, включая аппаратное обеспечение, предназначенное для нисходящего декодирования с 4K/UHD к 2K/HD. Обширный спектр выходов обеспечивает большую гибкость для любого киносценария, независимо от разрешения.

Технологии AJA Pak Dock и Pak media предназначены для использования в полевых условиях, чтобы обеспечить:

• высокую портативность и надёжный форм-фактор;
• в AJA Pak media появился разъем мультивставки, в отличие от SSD;
• подключение через разъем LAN обеспечивает доступ к информации в реальном времени;
• использования высокоскоростного протокола передачи данных Thunderbolt;
• включённая возможность хранения на RAID-массиве;
• возможность быстрого создания резервной копии ваших материалов во время съёмки.

Управление Multicam Gang

CION MultiCam реализует управление с помощью ноутбука через обычный маршрутизатор и кабели LAN. Веб-интерфейс позволяет осуществлять полный и независимый контроль нескольких CION камер: дать название каждой камере и управлять ими с помощью веб-интерфейса, использующего уникальную функцию комплексной записи. Веб-интерфейс также позволит определять в режиме реального времени возможности AJA Pak media, используемые в каждой CION.
Именования файлов доступно в настройках меню CION. Существует возможность создавать пользовательские имена для клипов.

Реальные процессы AJA

CION способна записывать видеоконтент со скоростью 120 fps в любом 4K или UHD используя четыре 3G-SDI выходы. AJA Corvid Ultra совместима с программным обеспечением TruZoom. Есть возможность с выхода AJA Raw взять видеопоток и воспроизводить его с 60 fps. Производительность до 30 кадров в секунду AJA Raw обеспечивает через протокол Thunderbolt. CION также может записывать HFR 4K 50/60fps в Pak Media или Apple ProRes 422.

Обработка видео

Внутренние кодеки обеспечивают достаточно опций для редактирования клипов, во время быстрого и качественного воспроизведения. Apple ProRes предлагает великолепное качество изображения при чрезвычайно малом размеров файлов. Использование последнего поколения Apple Mac Pro и AJA Io 4K с Apple ProRes делает редактирование файлов 4K и Ultra HD быстрым и удобным. Камера CION может обеспечить 59.94 fps для материала, что соответствует 23.98 fps замедленного движения в киноиндустрии, без последующей пост-обработки.

Технические характеристики:

Пользовательский интерфейс

• 6 специальных кнопок Меню (Status, Config, Media, FPS, EI и WB)
• 6 кнопки движения по кадрам (Воспроизведение, перемотка вперёд, обратное воспроизведение, стоп)
• 1 кнопка Media Unmount
• 1 кнопка записи
• 1 кнопка ручного управления интерфейсом
• 1 LCD-экран 320x240 px

Тип сенсора: CMOS, электронный затвора, 12 стоп-кадров динамического уровня
Размер сенсора: 4K APS-C 22,5Х11.9 мм
Крепление объектива: PL крепление; стороннее EF, B4 и G-Mount крепления
Фильтрация: Оптический фильтр низких частот (OLPF) и комбинированный ИК-фильтр
Съёмные накопители

• Pak Media
• SSD-память

Видеовыходы

• 4 основных выходов 3G-SDI (Разъёмы 4 BNC, 3G/1.485Gbps)
• 2 выходы для мониторов 3G-SDI (1 установленный спереди разъем BNC,
• 1 задний разъем BNC, 3G/1.485Gbps)
• 2 HDMI-выходы (1 передний HDMI Type A, 1 задний HDMI v 1.4 Type A)

Аудиовходы:  2 сбалансированных аналоговых входа (два 3-контактных разъёма XLR с выделенной линией, микрофоном и переключателем)
Аудиовыходы: 1 разъем для наушников (3,5 мм стерео мини TRS)
Синхронизированный вход: 1 сигнала (BNC, чёрно-белый аналоговый вход)
Синхронизатор времени: 1 LTC (BNC, от 0,5 до 4.5 Vpp)
Старт/Стоп переключатель: 2 коннектора LANC (передний и боковой коннектор 2,5 мм )
Сетевой интерфейс: 1 разъем LAN (разъем RJ45, 10/100/1000)
Вывод данных: AJA Raw через 3G-SDI до 120 fps или Thunderbolt до 30 fps
Вес:

• 2,9 кг
• 3,4 кг (с верхней ручкой)

Питание

• AC Диапазон: 100-240 В переменного тока 50/60 Гц
• DC Диапазон: 12-18 В, 5А (4-контактный разъем XLR или входной разъем 2-контактный)
• Потребление мощности: 38-42 Вт обычный режим, 45-47 Вт максимальный режим
• Выход: 2-контактный разъём выдаёт 10 Вт

Рабочие температуры

• Рабочая температура: +5°С до +40°С
• Температура перевозки и хранения: -20°С до +60°С (в выключенном состоянии)

Формат, частоты кадров и кодирование:
4K

• 4K (4096x2160) прогрессивный формат 23.98/24/25/29.97/30/50/59.94/60/119.88/120 fps
• Apple ProRes 4444 или Apple ProRes 422 (все версии) до 30 fps включительно
• Apple ProRes 422 (или меньшей версии ProRes) для 50/59.94/60 fps
• SDI выход с поддержкой 23.98/24/25/29.97/30 fps (SDI 1-4 YCbCr, SDI 1-4 RGB или SDI 1 Raw)
• SDI выход с поддержкой 50/59.94/60 fps (SDI 1-4 YCbCr или SDI 1-2 Raw)
• SDI выход с поддержкой 119.88/120 fps (SDI 1-4 Raw)

Ultra HD

• Ultra HD (3840x2160) прогрессивный формат 23.98/24/25/29.97/30/50/59.94/60/119.88/120
• Apple ProRes 4444 или Apple ProRes 422 (все версии) до 30 fps включительно
• Apple ProRes 422 (или меньшей версии ProRes) для 50/59.94/60 fps
• SDI выход с поддержкой 23.98/24/25/29.97/30 fps (SDI 1-4 YCbCr, SDI 1-4 RGB или SDI 1 Raw)
• SDI выход с поддержкой 50/59.94/60 fps (SDI 1-4 YCbCr или SDI 1-2 RAW)
• SDI выход с поддержкой 119.88/120 fps (SDI 1-4 Raw)

2K

• 2K (2048x1080) прогрессивный формат 23.98/24/25/29.97/30/50/59.94/60 fps
• Apple ProRes 4444 или Apple ProRes 422 (все версии) до 30 fps включительно
• Apple ProRes 422 (все версии) для 50/59.94/60 fps
• SDI выход с поддержкой 23.98/24/25/29.97/30 fps (SDI 1 YCbCr, SDI 1-2 RGB или SDI 1 RGB)
• SDI выход с поддержкой 50/59.94/60 fps (SDI 1-2 YCbCr или SDI 1 YCbCr)

1080 прогрессивный формат

• 1080 HD (1920x1080) прогрессивный формат 23.98/24/25/29.97/30/50/59.94/60
• Apple ProRes 4444 или Apple ProRes 422 (все версии) до 30 fps включительно
• Apple ProRes 422 (все версии) for 50/59.94/60 fps
• SDI выход с поддержкой 23.98/24/25/29.97/30 fps (SDI 1 YCbCr, SDI 1-2 RGB или SDI 1 RGB)
• SDI выход с поддержкой 50/59.94/60 fps (SDI 1-2 YCbCr или SDI 1 YCbCr)

1080 чересстрочный формат

• 1080 HD (1920x1080) чересстрочный формат 25/29.97/30 fps
• Apple ProRes 422 (все версии) до 30 fps включительно
• SDI выход до 30 fps (SDI 1 YCbCr) включительно
