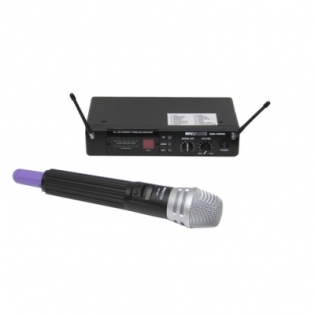

Invotone MOD126HH

INVOTONE MOD126HH – радиосистема UHF на схеме PLL, включающая диверситивный приемник MOD-126PRO и ручной передатчик MOD-126H. Несущие частоты составляют 710-726 МГц. Радиосистема предназначена для вокалистов и ведущих, а также музыкантов.

Приемник имеет две антенны со специальной переключающей схемой. На передней панели корпуса расположен интерфейс управления: экран, ручки и кнопки. Поддерживается автоматическое сканирование, переключение уровней вывода звука (три вида), контроль и уменьшение РЧ-помех.

Корпус передатчика – мягкий прорезиненный, позволяющий избежать шумов. MOD-126H питается от двух батареек AA. Передатчик имеет экран, переключатель для выбора трех уровней вывода звука, функцию показа статуса батарейки, отключения микрофона и блокировки. Последняя помогает избежать случайных изменений параметров во время выступления.

Особенности MOD126HH:

радиосистема UHF со схемой PLL, работа на частотах 710-726 МГц;
диверситивный приемник и ручной передатчик;
интерфейс управления с экраном;
широкий функционал.

Файлы для скачивания

Инструкция для INVOTONE MOD126HH (PDF 625.324 Кб)

Технические характеристики MOD126HH:

тип: радиосистема;
несущие частоты: 710-726 МГц UHF (зависят от правил в стране);
модуляция: тип FM (F3E);
частоты аудио при +/-3 дБ: 50-15 000 Гц;
стабильность частоты: +/-0,005% (от -10 до +-50 °C);
КНИ: ниже 0,8% при 1 кГц;
динамический диапазон: свыше 100 дБ.

Технические характеристики MOD-126PRO:

тип: диверситивный приемник;
тип приема: PLL UHF Synthesized;
каналы: многоканальная система, для каждой из полос – максимум 80 частотных предустановок;
сигнал к шуму: превышает 90 дБ;
РЧ-чувствительность: уровень -100 дБм/30 дБ SINAD;
выходы аудио: балансный XLR (девиация 20 000 Гц, 1 В) и небалансный джек Phone 6,3 мм (девиация +/-20 000 Гц, 550 мВ);
питание: 15 В/500 мА DC (адаптер 115 В/230 В, 50/60 Гц AC);
размер: 217x122x44 мм;
вес: 0,385 кг.

Технические характеристики MOD-126H:

тип: ручной передатчик;
осцилляция: тип PLL UHF Synthesized;
РЧ-выходная мощность: 5 мВт (3 выбираемых диапазона);
тональная частота: на уровне 30-33 кГц;
потребление: 100 мА;
отклонение: максимум +/-35 кГц;
питание: от 2 батареек типа AA;
размер: 36,5x277 мм;
вес: 0,246 кг.

Комплектация:

диверситивный приемник MOD-126PRO;
ручной передатчик MOD-126H.
