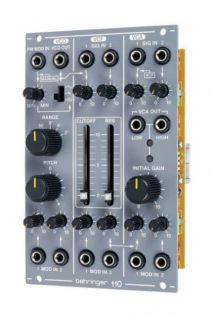

Behringer 110 VCO/VCF/VCA

Behringer 110 VCO/VCF/VCA — модуль осциллятора / фильтра / усилителя, основанный на оригинальной схеме 80-х годов System 100M. Синтезаторный голос полностью пропатчен с сигнальным трактом, что позволяет сразу приступить к созданию музыки.

Осциллятор имеет формы волны: треугольную, пилообразную и квадратную с широтно-импульсной модуляцией с ручным или CV-управлением. Для настройки предусмотрены ручки регулировки высоты тона и диапазона, два входа CV обеспечивают управление напряжением. Фильтр оснащен ползунками частоты среза и резонанса, VCA — двумя аудиовыходами (низкий / высокий). Обе секции имеют по два аудиовхода и два входа CV, которые позволяют подключать другие аудио и CV-источники к модулю.

Особенности 110 VCO/VCF/VCA:

Аутентичное воспроизведение оригинальной схемотехники System 100М из 80-х;
Заранее пропатченный сигнальный тракт;
VCO с тремя формами волны (треугольная, пилообразная и квадратная с PWM);
VCO имеет регулировку высоты тона в широком диапазоне;
VCF с регуляторами среза, частоты, резонанса, двумя аудиовходами и двумя входами CV;
PWM с ручным и внешним CV-управлением;
VCA с регулировкой усиления, двумя аудиовходами, двумя аудиовыходами (низкий / высокий) и двумя входами CV;
17 элементов управления и переключателей обеспечивают доступ ко всем важным параметрам в режиме реального времени.

Файлы для скачивания

Инструкция для Behringer 110 VCO/VCF/VCA (англ.) (PDF 727.459 Кб)

Тип: Eurorack-модуль;
Форма волны осциллятора: треугольная, пилообразная, импульсная;
Диапазон: 32’, 16’, 8’, 4’, 2’
Ручка высоты тона: диапазон 2 октавы;
Частота среза фильтра: 20 Гц - 20 кГц;
Вход аудио: 4 x 1/8” TS (VCF SIG 1 / 2, VCA SIG 1/2);
Вход CV: 1 x 1/8” TS (PW MOD IN), 2 x 1/8” TS (VCO MOD IN 1/2), 2 x 1/8” TS (VCF MOD IN 1/2), 2 x 1/8” TS (VCA MOD IN 1/2);
Сопротивление на входе: > 50 кОм (VCF SIG 1 / 2 VCA SIG 1 / 2), > 70 кОм (PW MOD IN), > 50 кОм (VCO MOD IN 1 / 2, VCF MOD IN 1/2, VCA MOD IN 1 / 2);
Макс. входной уровень: +17 дБн (VCF SIG 1 / 2, VCA SIG 1 / 2), 0 В - +10 В, 4% на В (PW MOD IN),
Диапазон CV: 0 - +10 В, 1 В / окт (VCO MOD IN 1 / 2, VCF MOD IN 1 / 2), 0 - +10 В, 1 В / 10 дБ (VCA MOD IN 1 / 2);
Выход аудио: 1 x 1/8” TS (VCO OUT), 2 x 1/8” TS (VCA OUT),
Сопротивление на выходе: 1 кОм (VCO OUT), 1 кОм (VCA OUT HIGH), 3 кОм (VCA OUT LOW),
Макс. выходной уровень: 10 В пик (VCO OUT),
Диапазон частот без внешнего CV: <10 Гц - 500 Гц (VCO OUT),
Диапазон частот с внешним CV: <1 Гц - 30 кГц (VCO OUT),
Макс. выходной уровень: +18 дБн (VCA OUT HIGH), -2 дБн (VCA OUT LOW);
Уровень шума на выходе: <-60 дБн, 22 Гц -22 кГц (VCA OUT HIGH), <-80 дБн, 22 Гц -22 кГц (VCA OUT LOW);
Ширина в рэке: 16HP;
Потребление тока: +12 В / 80 мА, -12 В / 50 мА;
Размеры: 81 x 129 x 46 мм;
Вес: 0,19 кг.
